一、技术参数
| 型号 | CAL-D |
| 量程 | 0-0.5~200M |
| 精度 | 0.5% , 0.3%, 0.1% 可选 |
| 电源 | 12~36VDC,(标准 24VDC) |
| 输出 | 4~20mA,0~5V,1~5V,0~10V |
| 介质温度 | -20~85℃ |
| 工作温度 | 0~65℃ |
| 补偿温度 | 0~10mH2O:0~60℃; 10~200mH2O:-10~70℃ |
| 响应时间 | ≤1ms(up to 90%FS) |
| 零点漂移 | ±1.5%FS(温度补偿范围内) |
| 灵敏度漂移 | ±1.5%FS(温度补偿范围内) |
| 超载压力 | 150%FS |
| 绝缘电阻 | 20MΩ/250VDC |
| 稳定性 | ±0.2FS/年 |
| 材质 | 接线盒: 低含量铜铝合金 探头: 不锈钢 线:聚氨酯 |
| 介质 | 与SS304兼容的各种介质 |
| 防护等级 | IP68 |
| 应用 | 静液面、液箱、污水、井、湖等 |
二、外观和结构

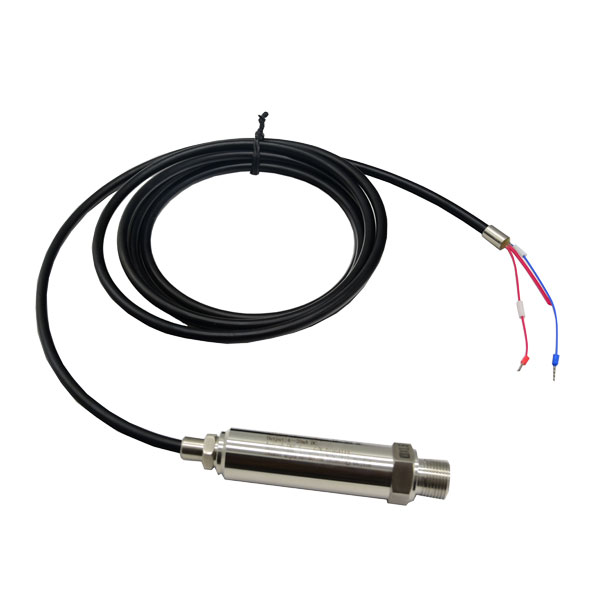

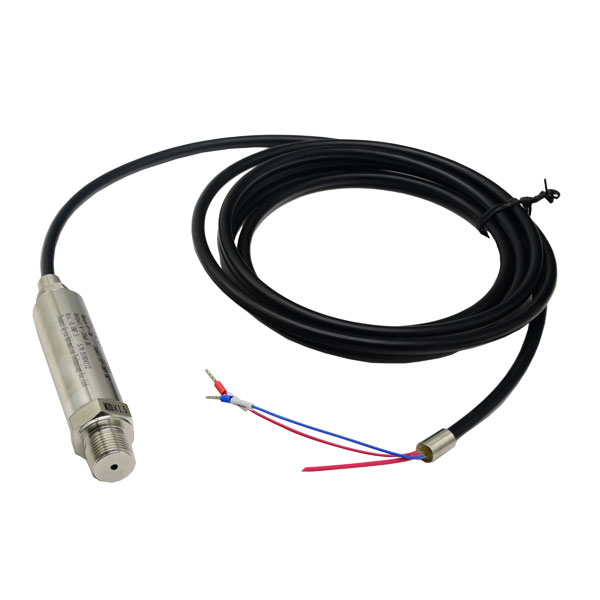

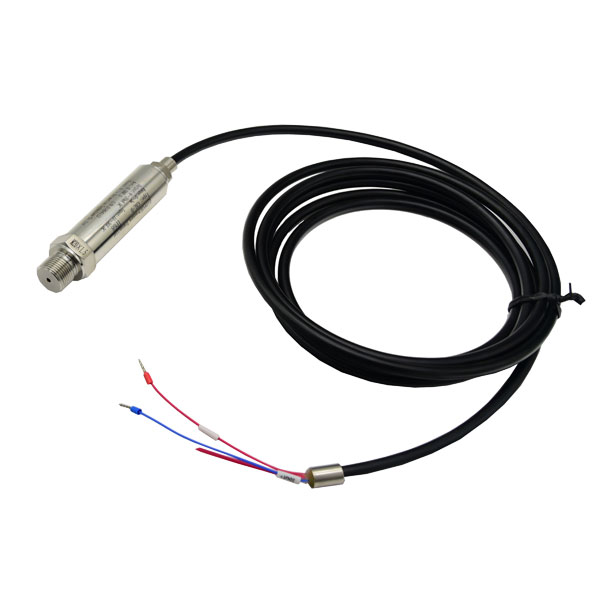

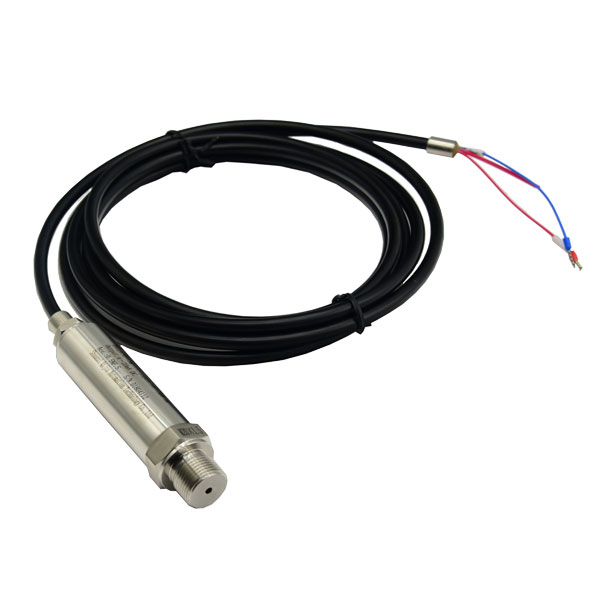

液位变送器由外壳、放大器、端子、保护管等组成，指针式仪表和LCD显示可根据客户要求选择。
三、安装注意事项
(1)安装在便于操作和维护的地方.
(2)远离震源.
(3)远离热源.
(4)安装液位变送器时，不锈钢探头应浸泡在底部。
四、安装指南
(a)安装在静水(深井、水池、水箱等)中;
安装建议
a.测量开启容器内的静止液位时，将液位变送器垂直放置在容器底部，将电缆和接头固定在顶部开口处。
b.当介质粘度较大(如污水池介质)时，可加管或支架，确保液位计能浸在容器底部，或选择我们的集气液位变送器。
c.室外安装时，最好将液位计接线盒放置在通风干燥处，避免直接强光和雨水。
五、结构和布线
