投入式液位传感器具有压敏元件，采用硅压阻式充油压力芯，内部专用集成电路将mV信号转换为可远程传输的标准电流信号。可方便地与计算机、控制仪表、智能仪表或PLC连接。本系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。
一、技术参数
二、外观和结构
型号
CAL-A-HSGWXS
量程
0-0.5~200M
精度
0.5% , 0.3%, 0.1% 可选
电源
12~36VDC,(标准 24VDC)
输出
4~20mA,0~5V,1~5V,0~10V
介质温度
-20~85℃
工作温度
0~65℃
补偿温度
0~10mH2O:0~60℃; 10~200mH2O:-10~70℃
响应时间
≤1ms(up to 90%FS)
零点漂移
±1.5%FS(温度补偿范围内)
灵敏度漂移
±1.5%FS(温度补偿范围内)
超载压力
150%FS
绝缘电阻
20MΩ/250VDC
稳定性
±0.2FS/年
材质
接线盒: 低含量铜铝合金
探头: 不锈钢
线:聚氨酯
介质
与SS304兼容的各种介质
防护等级
IP68
应用
静液面、液箱、污水、井、湖等

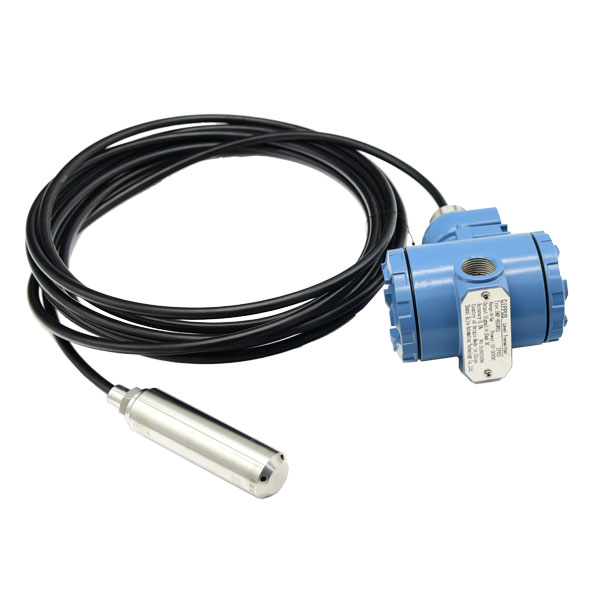

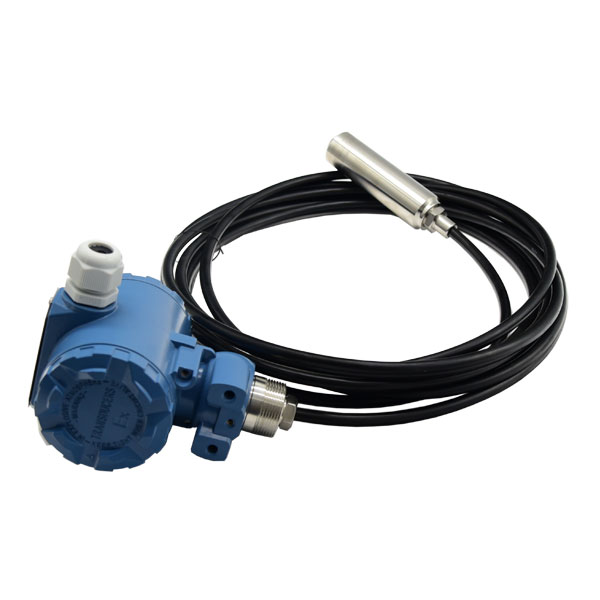

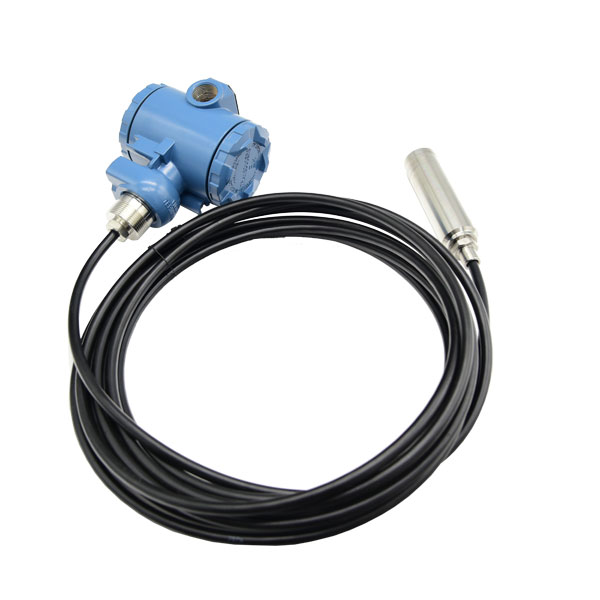

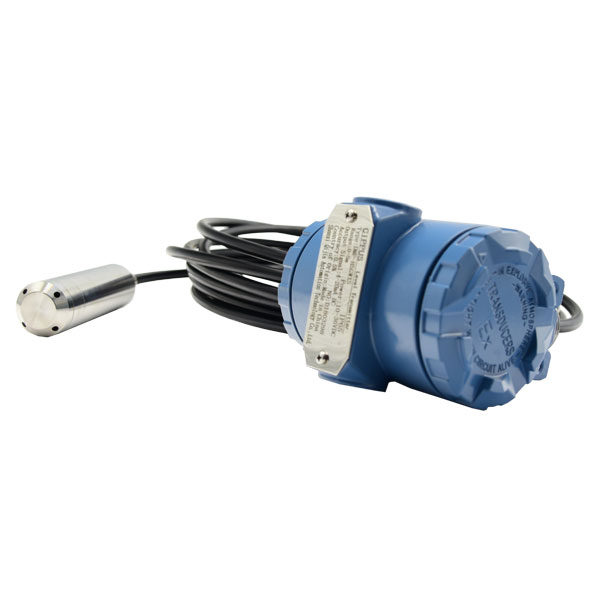

液位变送器由外壳、放大器、端子、保护管等组成，指针式仪表和LCD显示可根据客户要求选择。
三、安装注意事项
(1)安装在便于操作和维护的地方.
(2)远离震源.
(3)远离热源.
(4)安装液位变送器时，不锈钢探头应浸泡在底部。
四、安装指南
(a)安装在静水(深井、水池、水箱等)中;
安装建议
a.测量开启容器内的静止液位时，将液位变送器垂直放置在容器底部，将电缆和接头固定在顶部开口处。
b.当介质粘度较大(如污水池介质)时，可加管或支架，确保液位计能浸在容器底部，或选择我们的集气液位变送器。
c.室外安装时，最好将液位计接线盒放置在通风干燥处，避免直接强光和雨水。
五、结构和布线
