二．技术指标
⑴ 工作温度：-20℃～65℃；
⑵ 基本误差
⑶ 变送器的准确度等级分为：
0.1级，基本误差为±0.1；
0.3级，基本误差为±0.3；
0.5级，基本误差为±0.5（基本误差以量程的百分数表示）。
⑷ 热零点漂移
在环境温度偏离参比工作条件温度时，变送器的零点漂移应不大于0.03%FS/℃。
⑸ 热灵敏度漂移
在环境温度偏离参比工作条件温度时，变送器的满量程漂移应不大于0.03%FS/℃。
⑹ 绝缘电阻
在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。
⑺ 防爆性能
仪器防爆性能符合ExiaⅡCT4的要求。

三．外形及安装

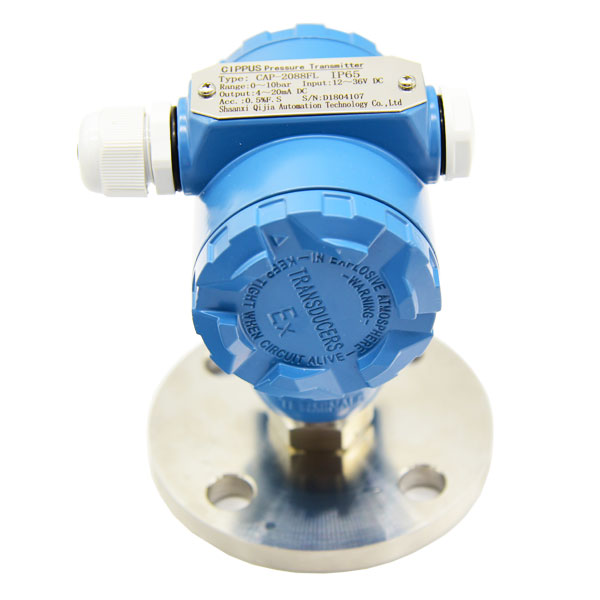

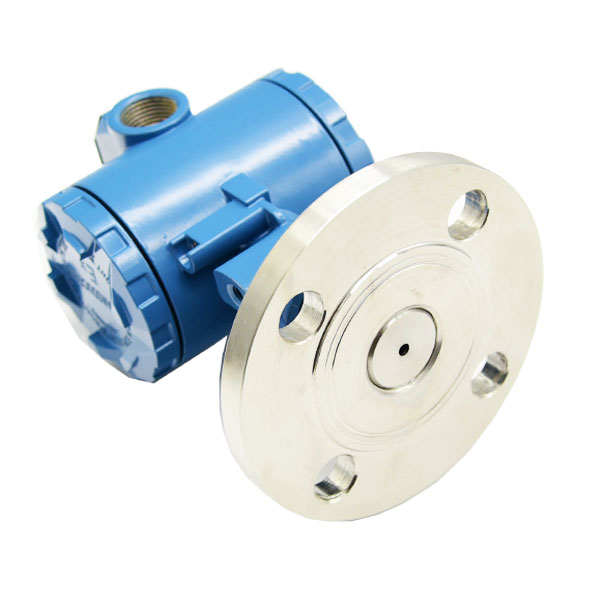

外形结构见右图，该压力变送器由壳体，放大器，接线端子组成，根据用户的需要可以选用指针表，液晶表头显示。












四．安装方法
⑴ 选择易于操作、维护的地方进行安装；
⑵ 应尽量远离振动源安装；
⑶ 应尽量远离热源的地方安装；
⑷ 直接安装在管道或设备上，安装时用扳手夹紧在变送器六方处。
（5） 电气连接

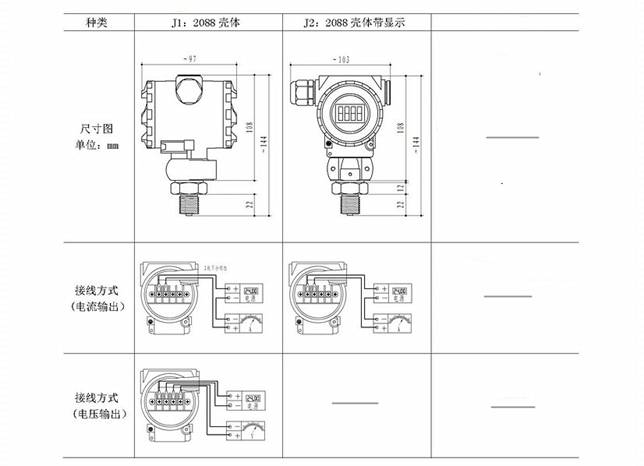

打开仪表后盖（接线端子面），见接线端子，电源连接见下图：

五. 零点及增益调节
零点及增益的调整方法：
压力表在出厂前，已经过标定，无须用户再次调整。若在使用过程中发生零位和满量程偏离，规定每年校检，可以在高一级精度的压力源上重新标定。具体方法如下：
在无压力的情况下，调整调零Z电位器，使输出为电气零点。加满量程压力，调整增益S电位器，使输出为电气满程输出。如此反复多次，最终使压力表的零位和满量程调整到标准值。

六. 安全使用注意事项
⑴ 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。
⑵ 变送器进压口内有隔离膜片，切勿人为用异物触碰。
⑶ 变送器外螺纹处一定要注意密封，否则会造成压力不准不稳。
⑷ 安全栅须取得防爆合格证，其安装应按其说明书的要求进行。
⑸ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。

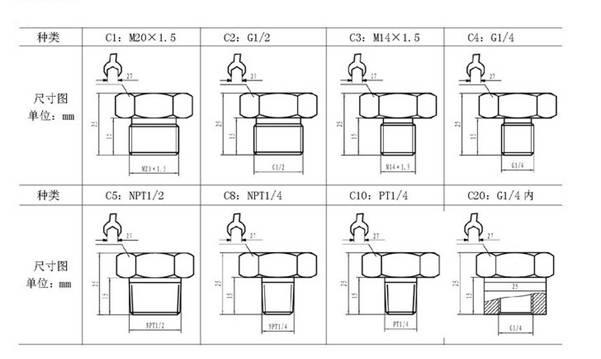

七．螺纹接口

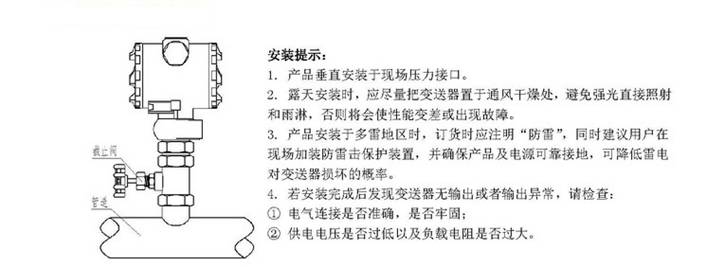

八．安装示意(仅供参考）
