1 主要技术参数
（1）测量范围：-0.1...0...6MPa；
（2） 供电电源：24VDC
（3） 4～20mA无极性连接
（4） 工作温度： 0℃～100℃；
（5） 变送器的准确度等级分为：
0.1级，基本误差为±0.1；
0.3级，基本误差为±0.3；
0.5级，基本误差为±0.5（基本误差以量程的百分数表示）。
（6） 热零点漂移
环境温度偏离参比工作条件时，变送器的零点漂移应不大于0.03%FS/℃。
（7） 热灵敏度漂移
环境温度偏离参比工作条件时，变送器的满量程漂移应不大于0.03%FS/℃。
（8） 绝缘电阻
在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。
（9） 防护等级：IP65
（10） 安装接口：2寸卡箍；M20*1.5、G1/2等

2 外形及安装

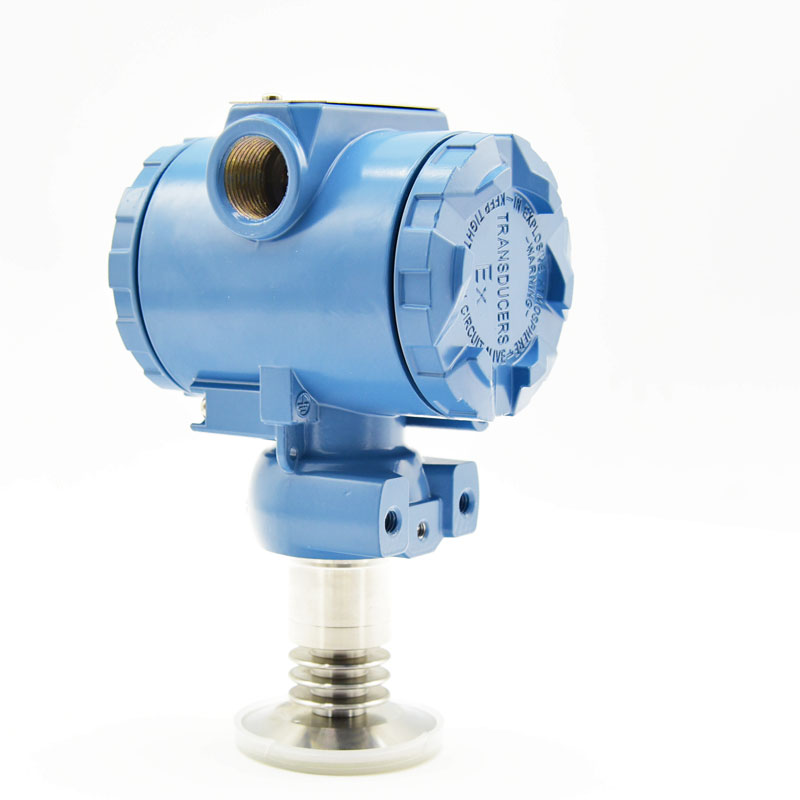

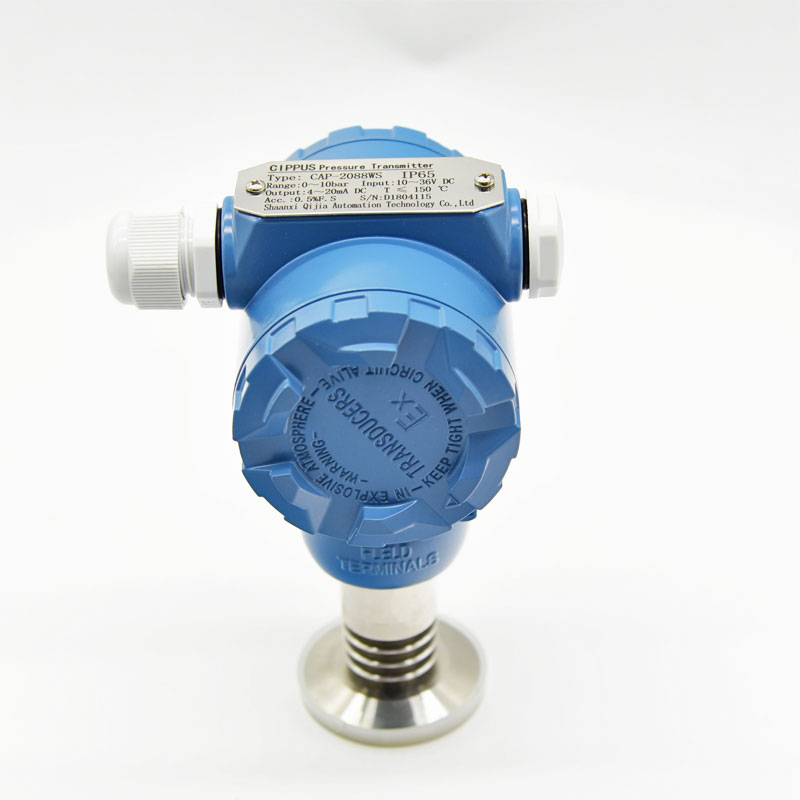

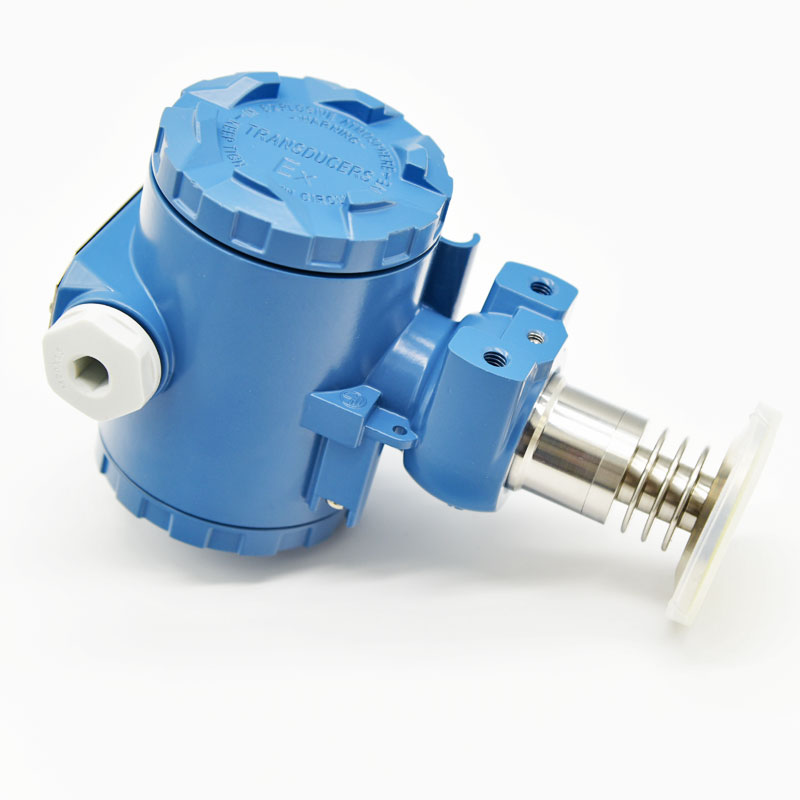

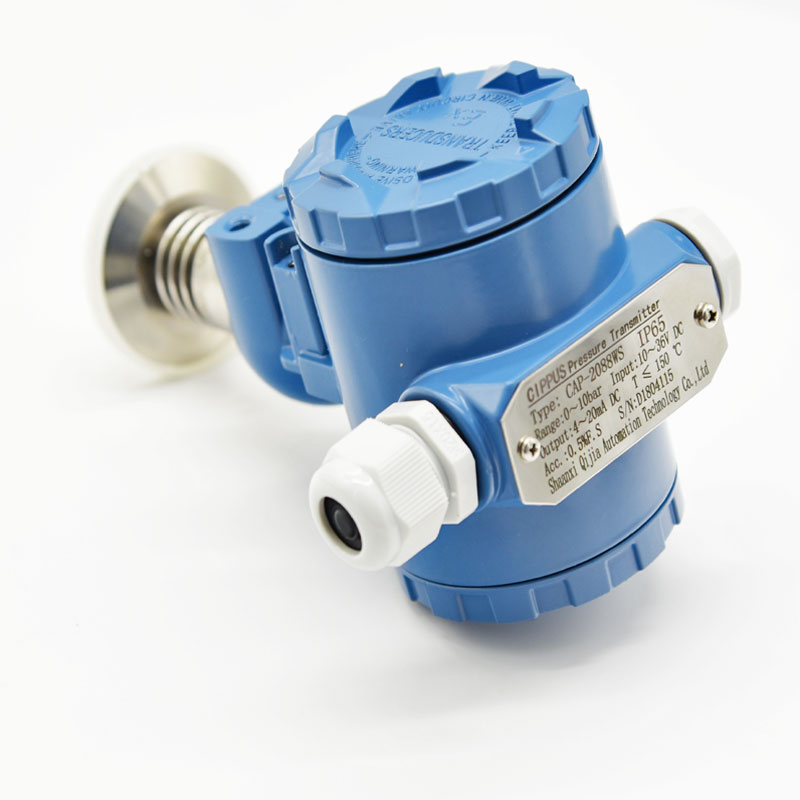

外形结构见图1，该压力变送器由壳体，放大器，接线端子组成，根据用户的需要可以选用指针表，液晶表头显示。

3 安装方法
⑴ 选择易于操作、维护的地方进行安装；
⑵ 应尽量远离振动源安装；
⑶ 应尽量远离热源的地方安装。
4 电气连接
打开仪表后盖（接线端子面），见接线端子，电源连接见下图：

























5 零点，增益调节
零点及增益的调整方法：
压力表在出厂前，已经过标定，无须用户再次调整。若在使用过程中发生零位和满量程偏离，规定每年校检，可以在高一级精度的压力源上重新标定。方法如下：
在无压力的情况下，调整调零Z电位器，使电流输出为4.000mA。加满量程压力，调整增益S电位器，使电流输出为20.000mA。如此反复多次，最终使压力表的零位和满量程调整到标准值。
6 安全使用注意事项
⑴  搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。
⑵  切勿人为用异物触碰传感器的膜片。
⑶  变送器安装处一定要注意密封，否则会造成压力不准不稳。
⑷  在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。
