一．主要技术参数
量    程：-0.1～0-0.02～100MPa；
供电电源：12～36VDC（典型24VDC）；

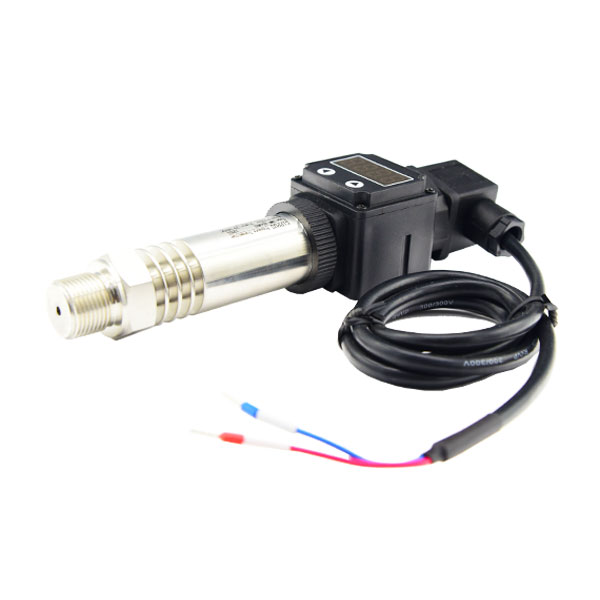

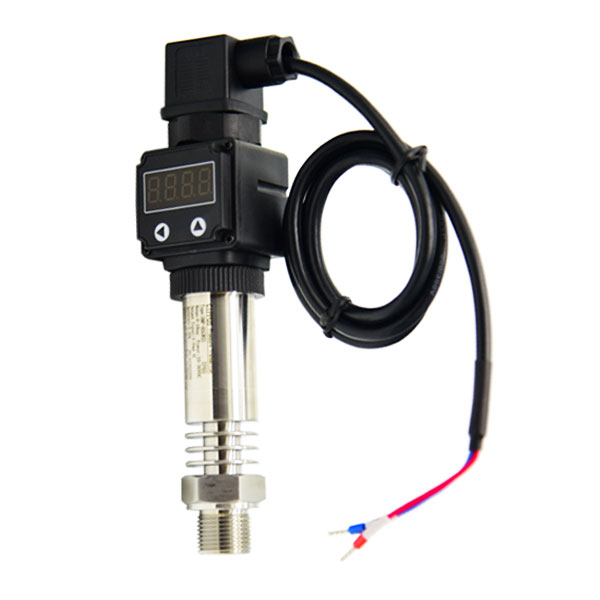

输出信号：4～20mA(数码现场显示）
综合精度：0.1、0.25、0.5% F.S可选；
压力类型：表压、密封压、绝压可选；
安装接口：M20×1.5、G1/2、G1/4、NPT1/2、卡箍、法兰等多种螺纹可选
防护等级：IP65；
过载能力：150%F.S；
补偿温度：-10-70℃；
介质温度：-20-65℃，若为高温介质请选择DMP-GM高温系列压力变送器；
零点温度漂移：±0.03%FS/℃；
灵敏度温度漂移：±0.03%FS/℃；
长期稳定性：≤0.2%FS/年；
相应速率：≤1ms(上升到90%FS)；
测量介质：气体、液体（无杂质）
建议室内使用，防雨淋，一般适用于设备配套管道压力测量。
二．技术指标
⑴  工作温度：-20℃～65℃；
⑵  基本误差
⑶  变送器的准确度等级分为：
0.1级，基本误差为±0.1；
0.3级，基本误差为±0.3；
0.5级，基本误差为±0.5（基本误差以量程的百分数表示）。
⑷  热零点漂移
在环境温度偏离参比工作条件温度时，变送器的零点漂移应不大于0.03%FS/℃。
⑸  热灵敏度漂移
在环境温度偏离参比工作条件温度时，变送器的满量程漂移应不大于0.03%FS/℃。
⑹  绝缘电阻
在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。
三．外形尺寸


四．电气连接及说明




















五．螺纹接口


六．安装说明
 ⑴ 选择易于操作、维护的地方进行安装；
 ⑵ 应尽量远离振动源、热源的地方安装，延长变送器的使用寿命；
 ⑶ 最好通过阀门与测量管道连接，便于日后的清理与维护；
 ⑷ 安装时用扳手夹紧在变送器六方处，不可用硬物随意敲击变送器；
 ⑸ 操作时赫斯曼接头与外壳连接处不可随意转动，否者会照成内部接线等断损；
 ⑹ 安装环境如果比较潮湿或四季（昼夜）温差较大，请提前告知厂家，选着合适的压力变送器；
七．安全使用注意事项
⑴ 搬运与安装变送器时应小心谨慎，避免元器件受冲击而损坏，影响电路的性能。
⑵ 变送器进压口内有隔离膜片，切勿人为用手指或任何异物触碰。
⑶ 电气连接请严格遵照接线方法正确接线，接线错误会造成放大电路的损坏。
⑷ 在产品安装使用过程中如遇到问题请立即与我公司联系；在产品发生异常时，请不要擅自打开或进行修理，应及时与厂家取得联系，在厂家专业人员指导下进行维护。
