介质

低粘度，无强腐蚀性，高纯度液体

口径

螺纹: DN4-DN50

法兰: DN15-DN200

精度

±1%R, ±0.5%R, ±0.2%R,

量程比

1:10, 1:15,1:20

传感器材料

SS304, SS316(L)

介质温度

-20℃-+80℃

环境温度

-20℃-+60℃

湿度

5%~90%

气压

86KPa~106KPa

电源

24(1±15%）VDC, 纹波≤±1% (4-20mA,脉冲, rs485 etc.)

一组3.0V10AH 电池 (电压 2.0V~3.0V)

输出信号

脉冲, 4-20mA, RS485(MODBUS-RTU). HART etc.

法兰标准

GB/T9113-2000, DIN, ANSI, JIS 可选

螺纹标准

G1/2, 1/2NPT 或定制

电气接口

M20*1.5或定制

防护等级

IP65 或定制

防爆

ExdIICT6 Gb

口径 (MM)

标准流量范围

扩展流量范围

连接方式、公称压力

Q min (m³/h)

最大压损KPa)

4

0.04-0.25

0.04-0.4

螺纹, 6.3MPa

0.02

120

6

0.1~0.6

0.06~0.6

螺纹, 6.3MPa

0.05

80

10

0.2~1.2

0.15~1.5

螺纹, 6.3MPa

0.07

50

15

0.6~3.6

0.5~5

螺纹, 6.3MPa

0.35

35

20

0.8~8

0.45~9.

螺纹, 6.3MPa

0.3

35

25

1~10

0.5~10

螺纹, 6.3MPa

0.4

35

32

1.5~15

0.8~15

螺纹, 6.3MPa

0.6

35

40

2~20

1~20

螺纹, 6.3MPa

0.6

35

50

4~40

2~40

法兰, 4.0MPa

1

35

65

7~70

5~70

法兰, 1.6MPa

4

25

80

10~100

7~100

法兰, 1.6MPa

5

25

100

20~200

10~200

法兰, 1.6MPa

8

25

125

25~250

13~250

法兰, 1.6MPa

10

25

150

30~300

15~300

法兰, 1.6MPa

12

25

200

60~800

40~800

法兰, 1.6MPa

20

25

精度

±0.5%

±1%

PF300

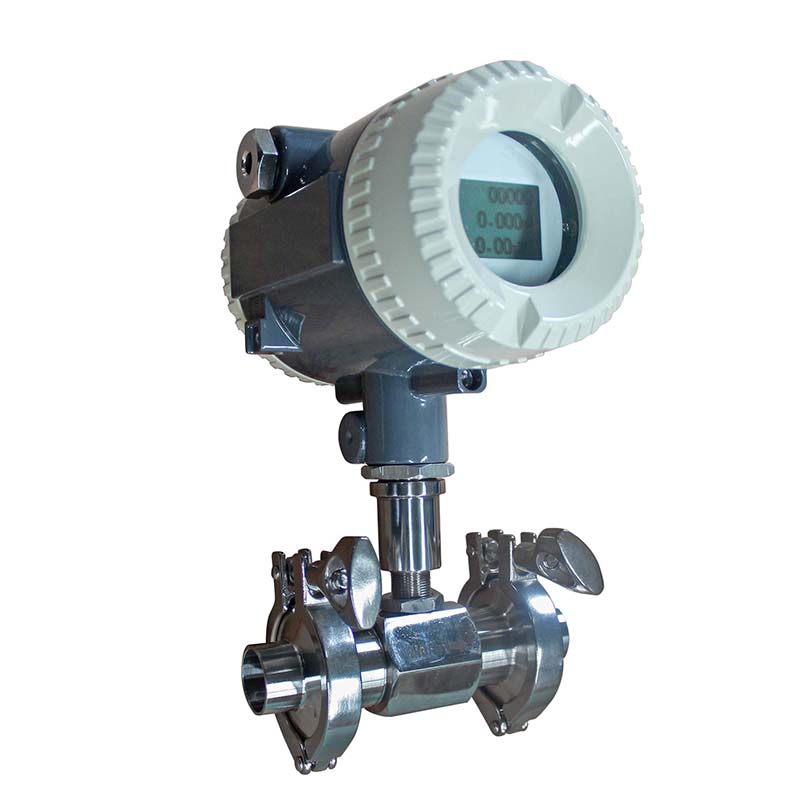

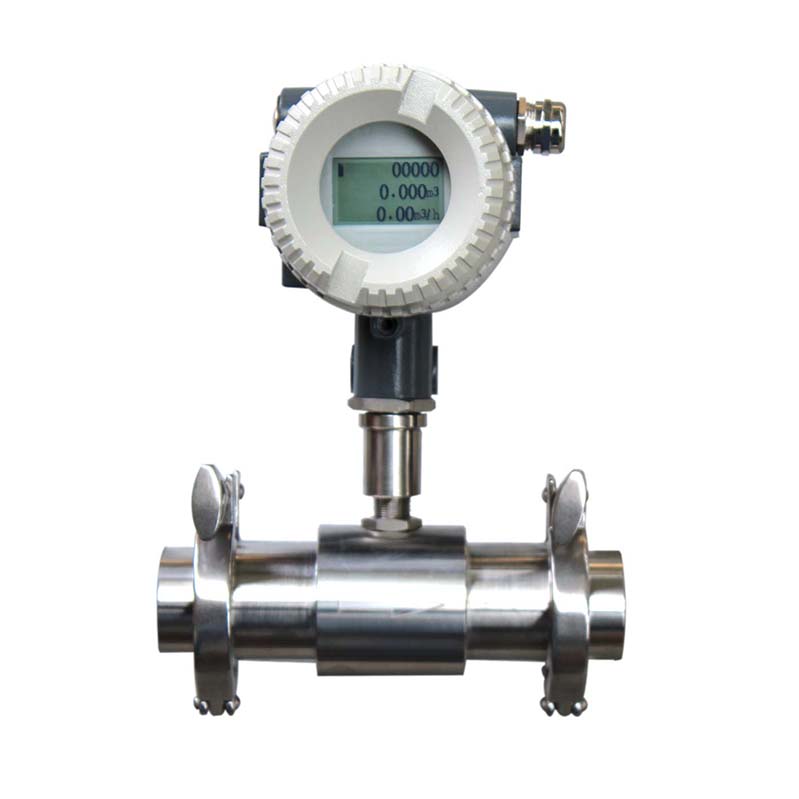

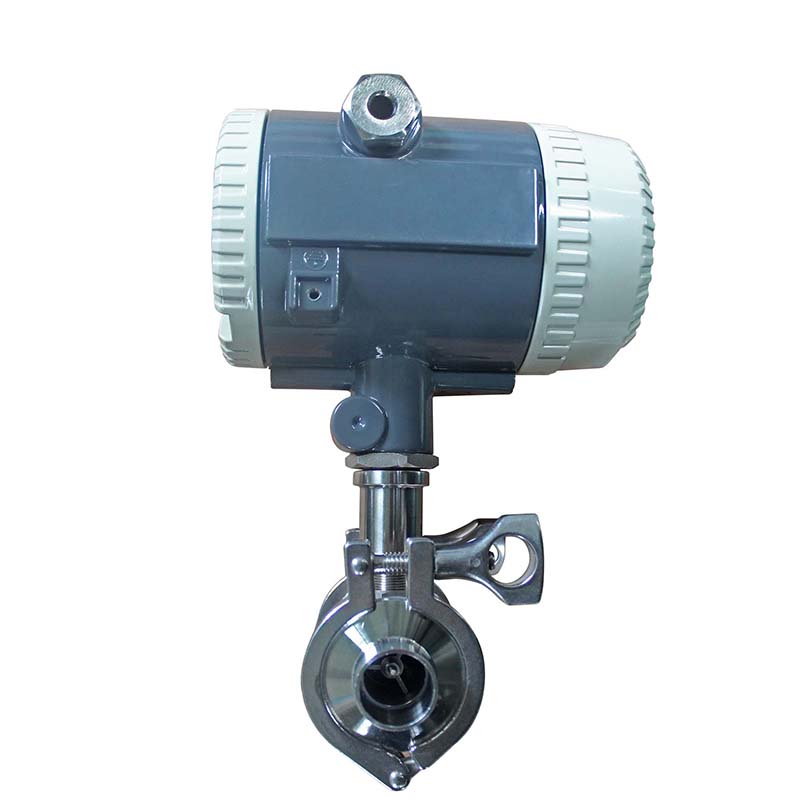

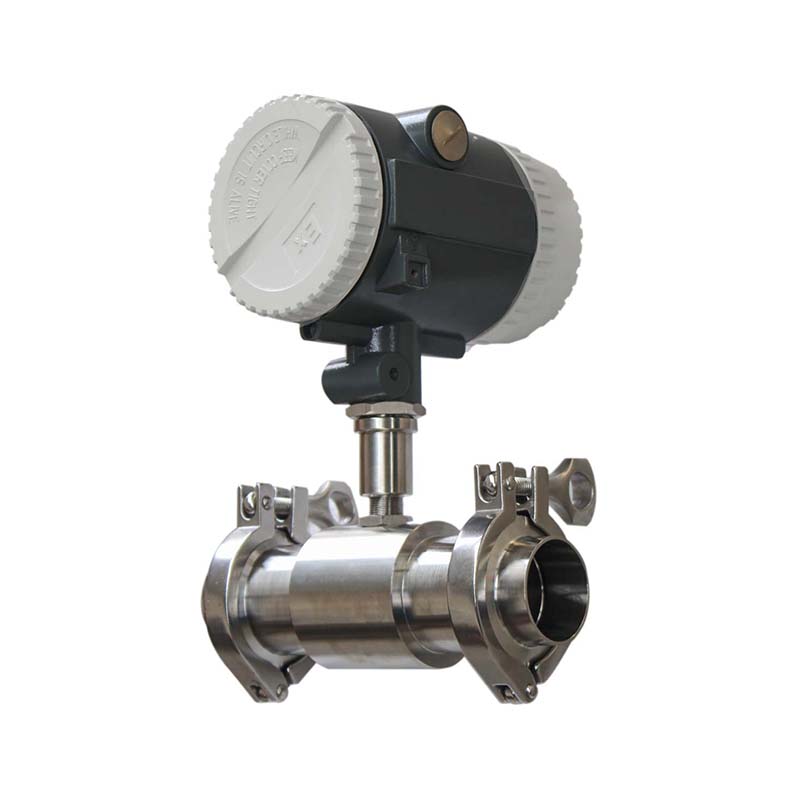

液体涡轮流量计

型号

A1

24VDC,脉冲输出, 无显示

A2

24VDC,4-20mA,有显示

A3

双电源, 有显示, RS485/4-20mA/脉冲输出

管径

DN25-DN400 (MM)

连接

F

法兰

T

螺纹

流量范围

S1

标准范围

S2

扩展范围

M1

SS304

M2

SS316

A1

±1%R

A2

±0.5%R

A3

±0.2%R

S

2Cr13

L

钢叶轮
