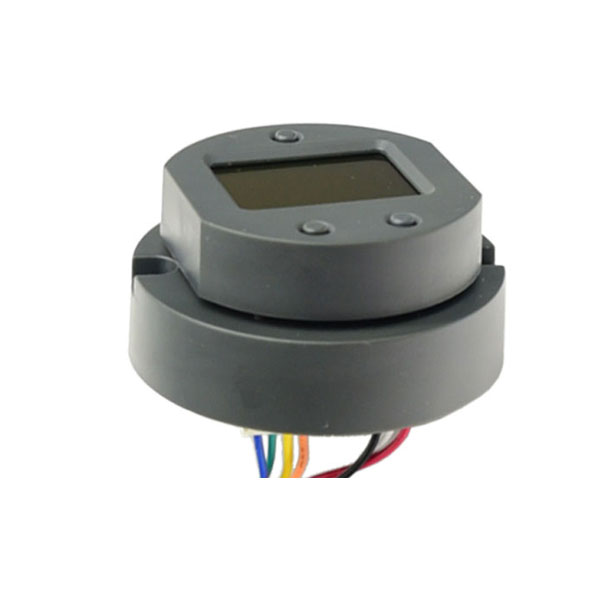

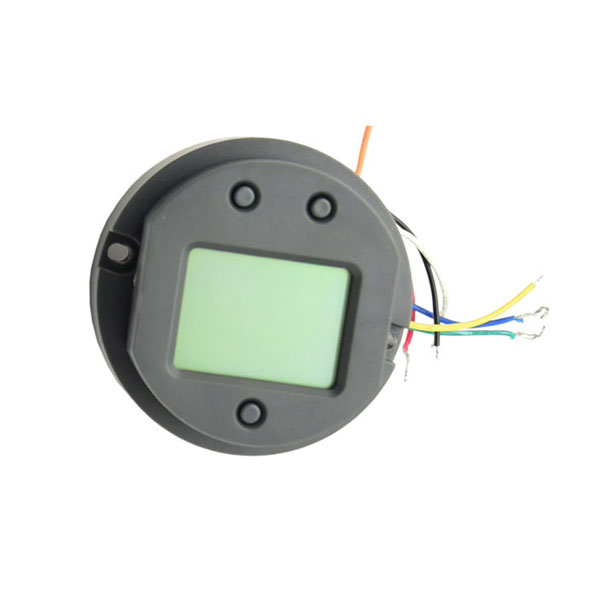

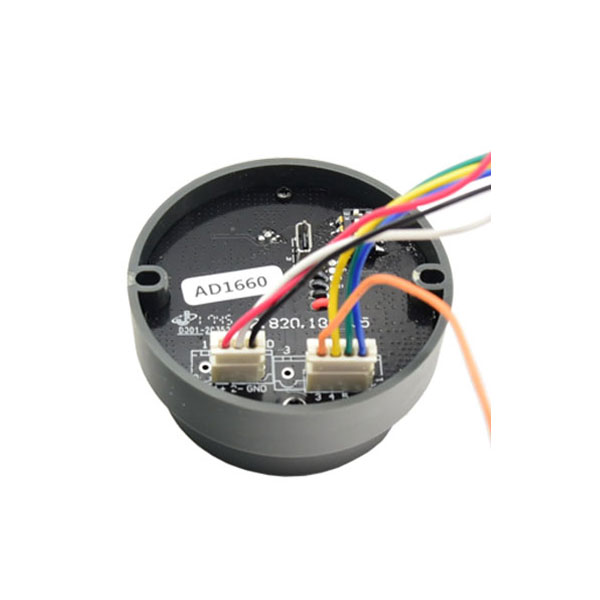

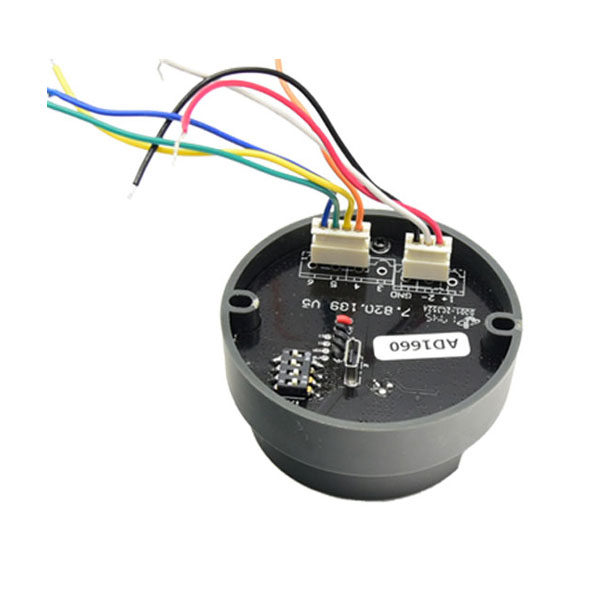

型号

AD1660

输入

输入信号类型

RTD:PT100,Cu50,PT1000,etc,11 types

热电偶:K,E,S,B,R,J,T,N,etc,10 types

电阻值:0…2000Ω

毫伏值:-75…75mV

最小量程范围

热电阻 20℃/热电偶 50℃

传感器连接线

2-Wire,3-Wire,4-Wire/5264 连接器

冷端补偿方式

内部/外部/固定

冷端补偿精度

±1℃/±0.3℃/无误差

冷端补偿范围

-40…85℃/-100…200℃/无限制

最大允许线阻

50Ω/Wire

输出

数字量输出

——

模拟量输出

4…20mA/20…4mA

信号传输特性

与温度成线性输出

量程允许溢出

3.8mA…20.5mA(线性)

双支输入运算

通道,冗余,平均,最大.,最小

传感器故障报警

可设置≤3.6mA 或≥21.5mA 输出

限制电流

≤25mA

负载电阻

RL≤(Ue-9V)/0.025A (电流输出）

电气隔离

1500V AC(输入/输出)

电源

供电方式

回路供电

电压范围

9…30V DC

反向电压保护

有

电压降

9V

电磁兼容性(EMC)

浪涌（雷击）抗扰度

±4000V(≤5 times)

电快速瞬变/脉冲群抗扰度

4级/显示器2级

射频电磁场辐射抗扰度

＞10V/m(80MHz…1000MHz)

基本参数

安装方式

 现场安装型铝合金外壳内部（大）

组态方式

拨码开关+PC可组态+按键组态

显示类型

LCD/1.4"多变量显示(128*64)

转换精度

0.2℃/0.2%

温度漂移

0.008% FS/1℃

响应时间

1s

启动时间

4s

绝缘电阻

≥100MΩ

使用环境湿度

-40…85℃/显示器 -30…70℃

使用相对湿度

≤95%RH

防护等级

IP00/IP67

防爆等级

符合本安Exia llC T6 设计

外形尺寸

ø62x30mm

安装孔距

53…56mm(3051类壳体)

产品净重

80g
